조립 및 용접
조립 및 준비작업
현장 용접을 최소화하기 위해 용접 작업은 주로 공장에서 이루어지고, 현장에서는 고장력 볼트 접합 위주로 진행된다. 주자재에 부착될 부속재의 규격, 부착 방향 등 일련의 정보를 부재에 정확하게 기록하고, 마킹된 정보에 따라 부속재를 위치시키고 가용접한다. 취부(Fit-up)가 완료된 부재는 치수 검사를 시행하여 조립 정도를 확인한 후 본 용접을 시행한다.
가용접
Tack welding

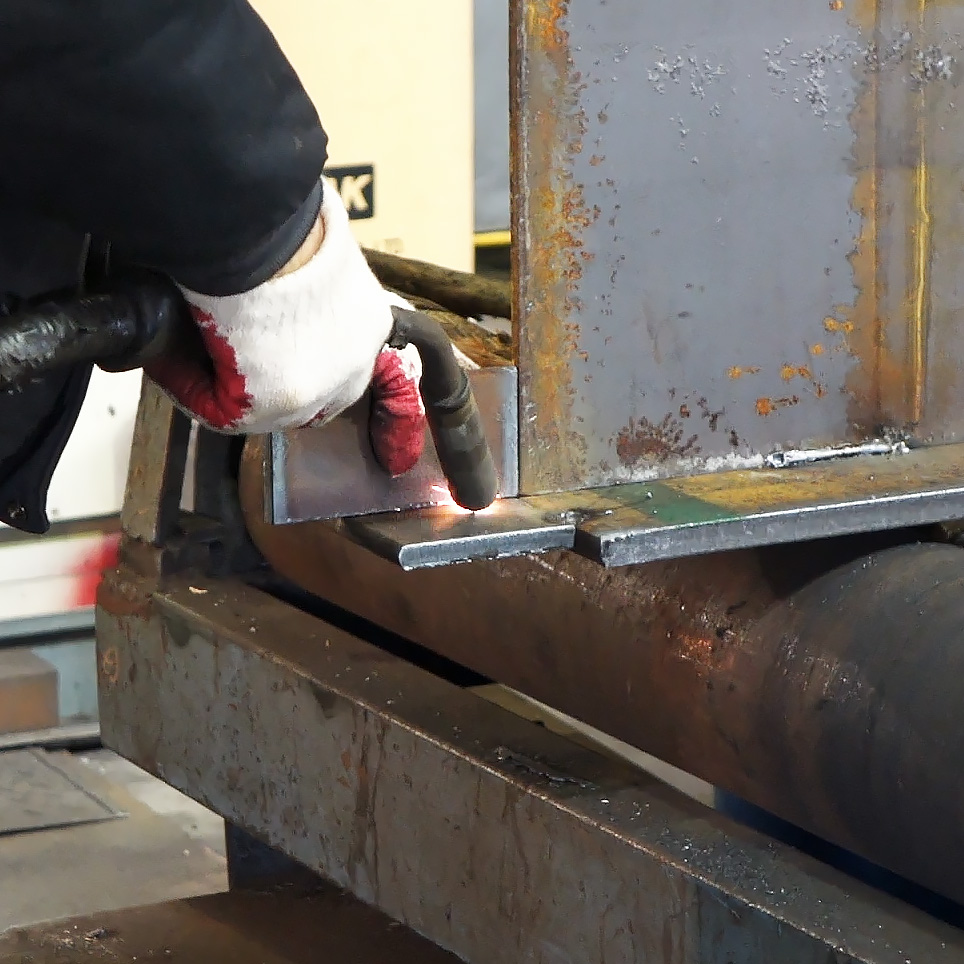

엔드 탭 부착
End tab
조립대(Positioner)에 의한 용접 준비
용접 방법
건설 분야에서는 전극 간 발생하는 아크열로 피용접재(모재)와 용접재를 용융시켜 접합하는 아크용접(arc welding)을 가장 많이 사용한다. 용접봉과 모재의 사이에 직류전압을 가하면 강렬한 빛의 아크가 발생하면서 큰 전류가 흘러 약 6,000℃의 고열로 용접하는 것이다. 용접 중 대기 중의 불순물과의 접촉을 차단하는 방법에 따라 다음과 같이 용접방법을 구분한다.
피복 아크용접 Shielded metal arc welding
가스 실드 아크용접 Gas shield arc welding
서브머지드 아크용접 Submerged arc welding
용접봉을 둘러싼 피복재는 용접 중 분해되면서 가스 및 슬래그를 발생시켜 대기로부터 용접면을 차폐시켜주는 역할과 동시에 급랭을 막고 아크를 안정시키는 역할을 한다.
아크를 보호하는 방법으로 CO2 , CO2+O2 , CO2+Ar 등의 가스를 사용한다. 이 용접방법은 가스로 차폐효과를 내므로 옥외 작업 시 바람의 영향을 받지 않도록 해야 한다.
용접면에 모래 등의 플럭스 가루를 공급하고 피복되지 않은 용접봉으로 용접한다. 공장에서 사용되며, 긴 부재, 단순한 용접 등에 주로 적용한다.
= 수동 용접
용접봉 공급과 용접방법이 모두 수동으로 진행됨
= 반자동 용접, = CO2 용접
코일 용접봉은 자동 공급, 용접은 수동 진행
= 자동 용접
코일 용접봉 자동 공급, 센서에 의한 자동용접
주로 현장에서 활용
현장 또는 공장에서 활용
전용 설비에 의한 공장 용접
용접 이음
이음부 단면에 따라, 그리고 용접부 금속 융착 방식에 따라 이음 방법을 구분할 수 있다.
이음부 단면형태 The shape of joints
맞댐 이음
Butt joint
모서리 이음
Corner joint
테두리 이음
Edge joint
겹침 이음
Lap joint
T 이음
Tee joint
이음부 용접방식 The method of weld
피복 아크용접 Shielded metal arc welding
가스 실드 아크용접 Gas shield arc welding

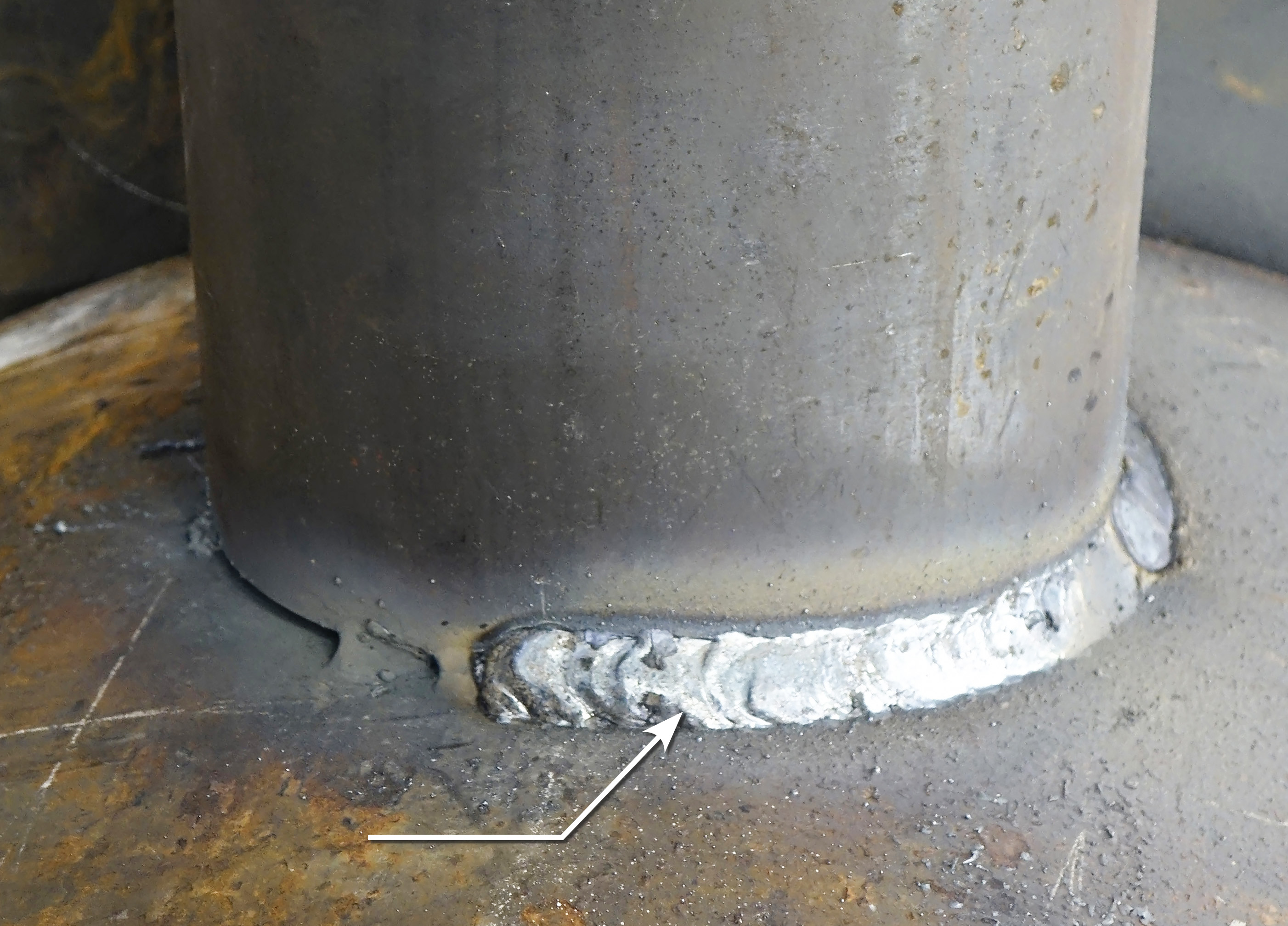

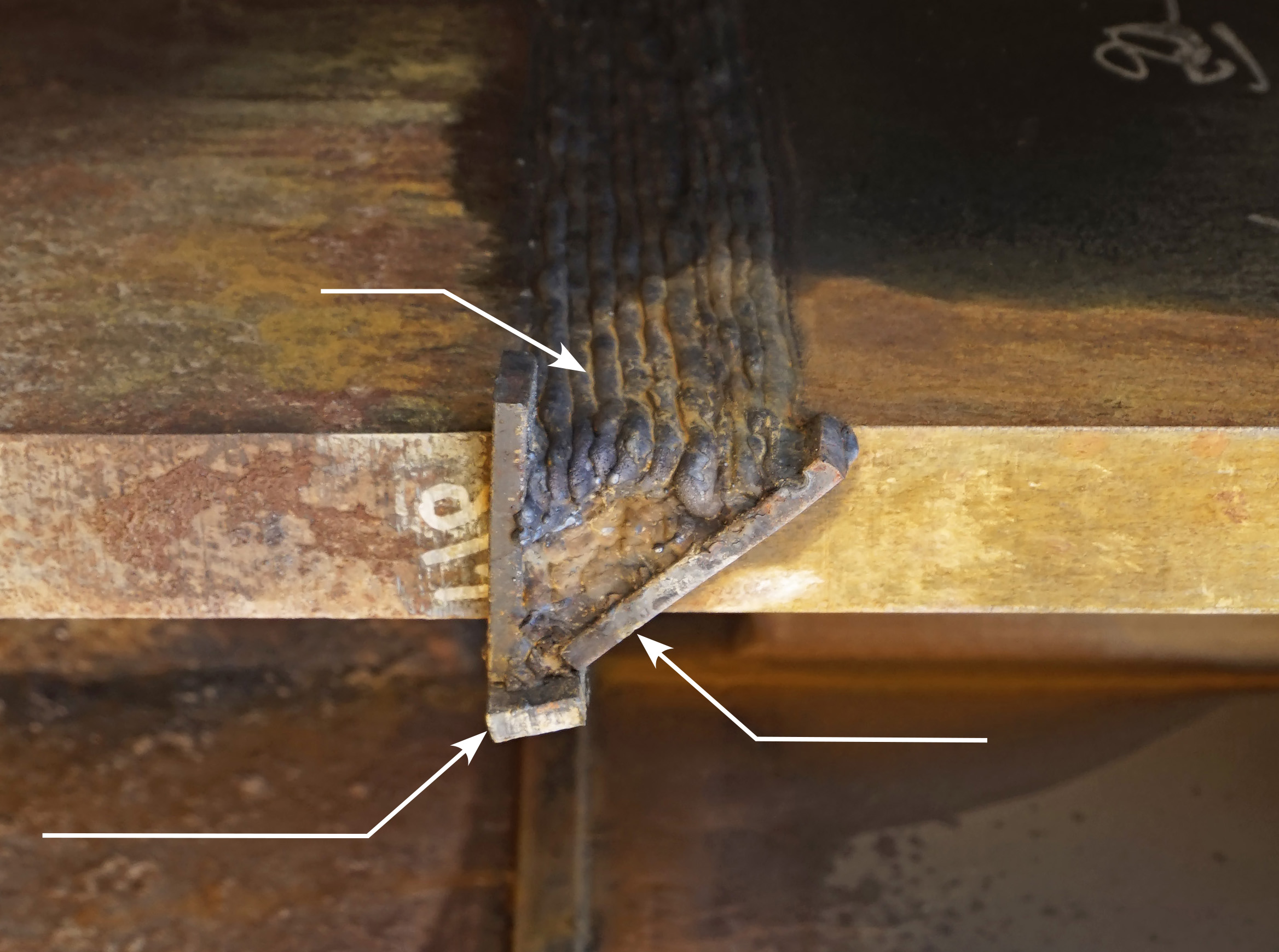

용접 비드
엔드 탭
End tab
뒷댐재
Backing strip
모재
용접 비드
용접 검사
건설 분야에서는 전극 간 발생하는 아크열로 피용접재(모재)와 용접재를 용융시켜 접합하는 아크용접(arc welding)을 가장 많이 사용한다. 용접봉과 모재의 사이에 직류전압을 가하면 강렬한 빛의 아크가 발생하면서 큰 전류가 흘러 약 6,000℃의 고열로 용접하는 것이다. 용접 중 대기 중의 불순물과의 접촉을 차단하는 방법에 따라 다음과 같이 용접방법을 구분한다.
비파괴검사의 종류
검사 종류
검사내용
검사 방법
보고서 샘플 (이미지 탭하여 확대가능)

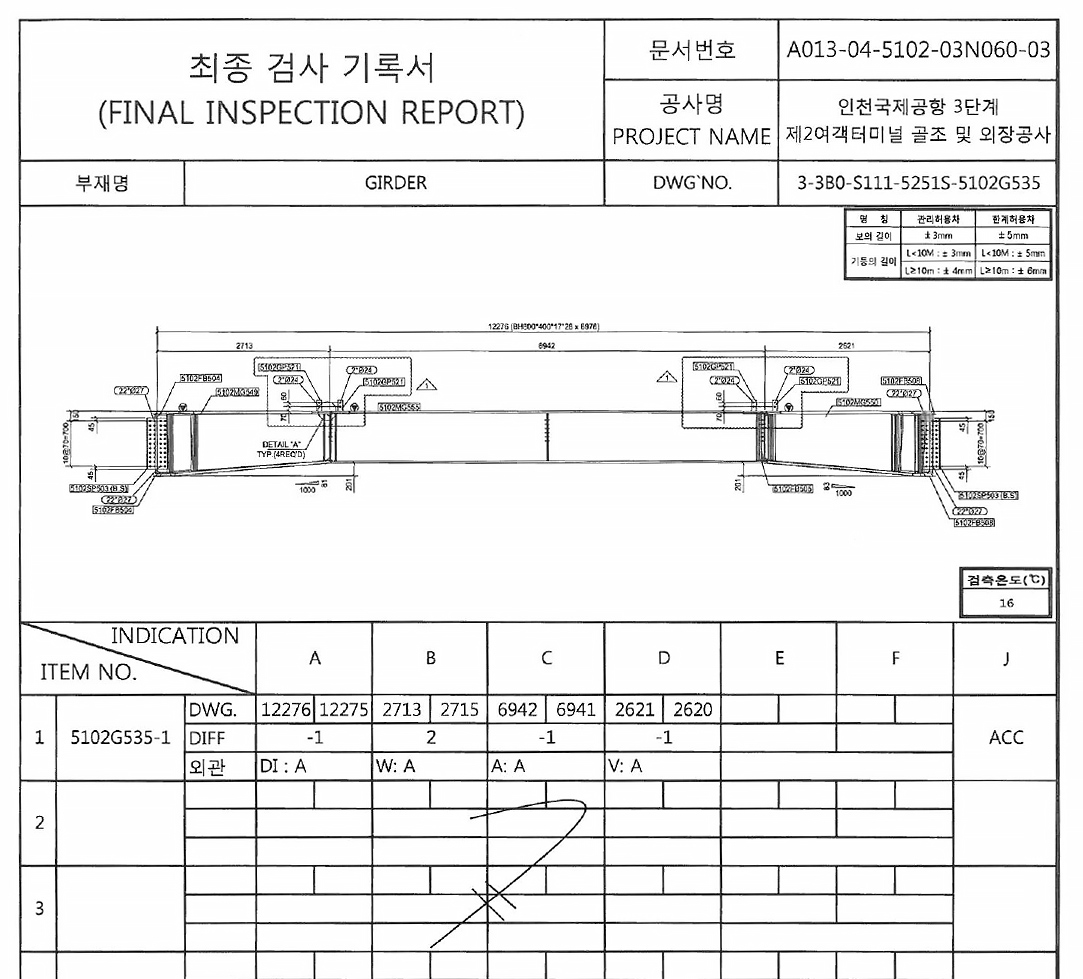

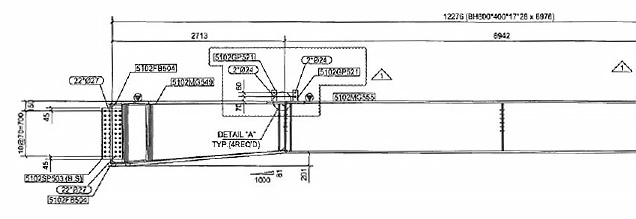

외관(육안) 검사
제품의 전장 및 높이,
볼트 구멍 치수 및 수량,용접 외부 결함, 변형
직각자, 용접 게이지 등을 이용하는 외관 검사

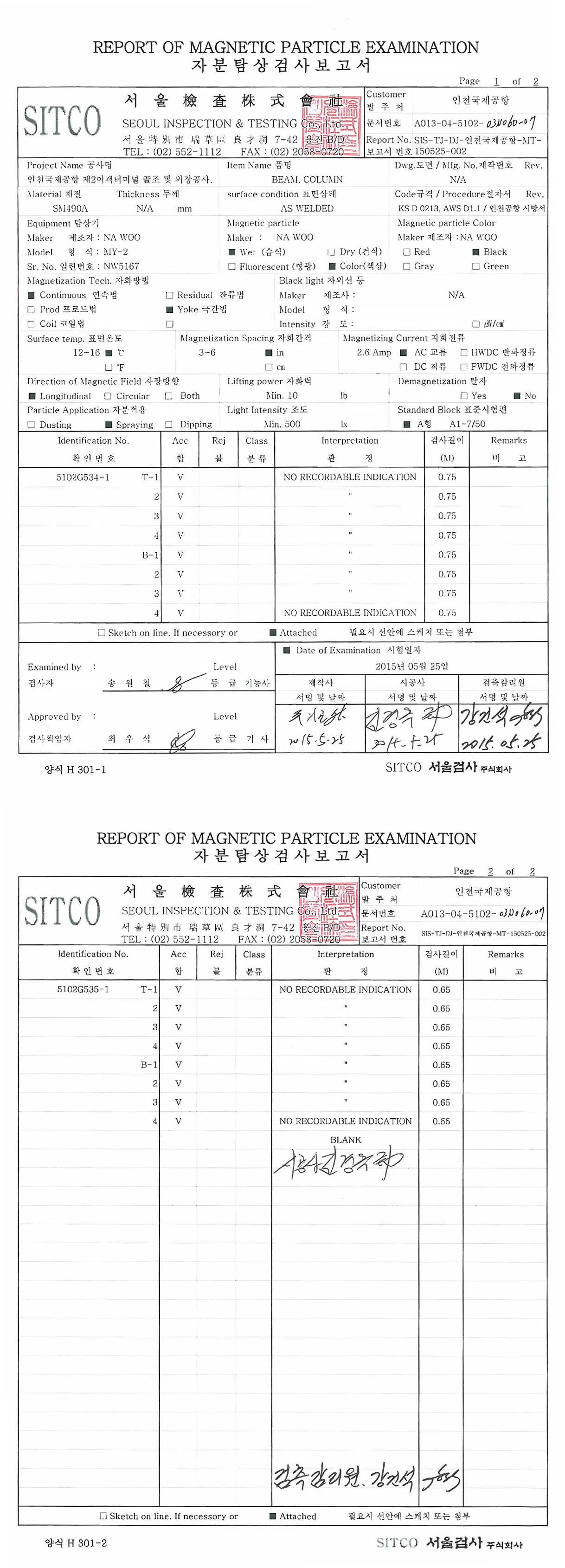

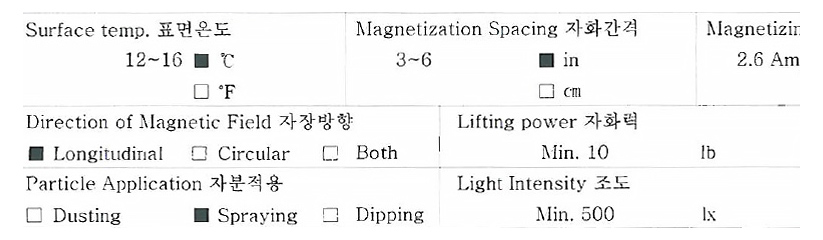

자분탐상 검사
Magnetic particle Test
표면결함 검사
시험체에 흰색 페인트를 뿌리고 요오크장비를 이용하여 전류를 통한 후 자분을 뿌리면 자분 무늬가 생기게 되며, 무늬의 교란 상태를 육안으로 판독한다.

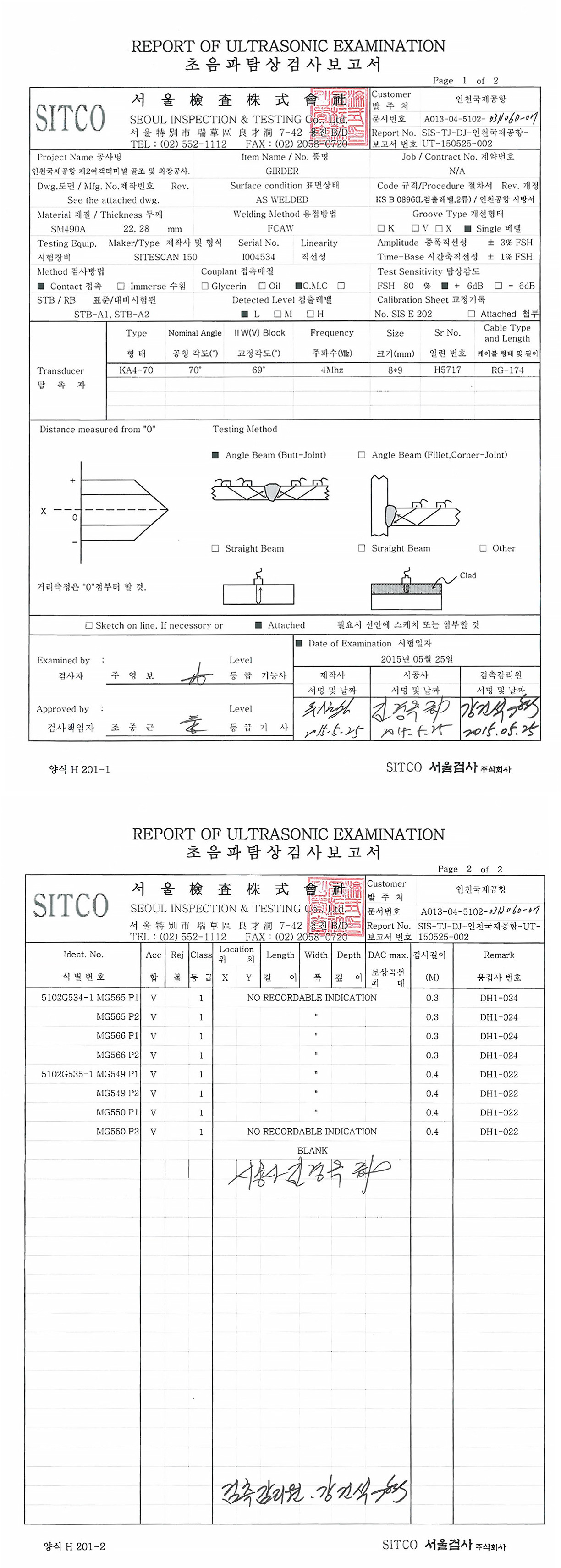

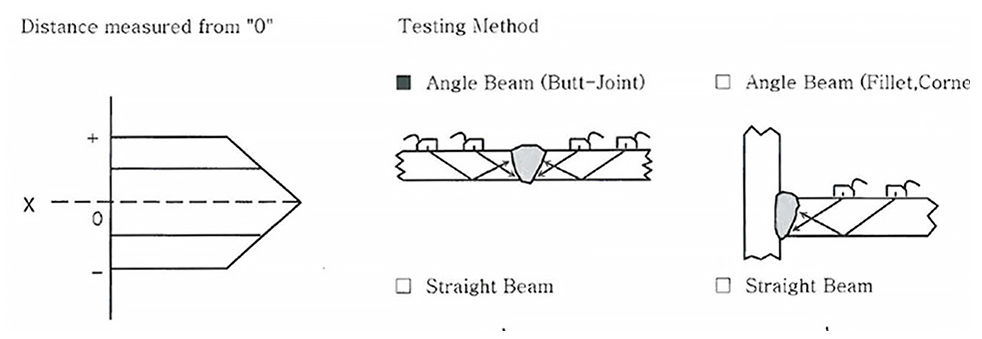

초음파탐상 검사
Ultrasosnic Test
내부결함 검사
금속 등의 물체 속을 쉽게 전파하고 서로 다른 물질과의 경계면에서는 반사하는 특성을 가진 초음파를 이용하는 것으로, 시험체 내부에 불연속 결함이 존재하는 경우 초음파가 반사하게 된다.
※ MT와 UT 검사가 건축 철골 부재에 주로 사용되고 있다. 방사선투과 검사
(Radiographic Test)의 경우
'방사선 안전관리 등의 기술기준에 관한 규칙'의 강화에 따라 극히 제한적으로 활용하고 있으며, 침투탐상 검사(Liquid Penetrant Test)는 설비 배관 검사에 주로 활용한다.
방사선 안전관리 강화에 따른 RT검사 변경사례
보 기
비파괴검사 영상
보 기
