BRD 탑다운공법 사례
                - 서울 아모레퍼시픽 세계본사
BRD 공법
Bracket supported RC Downward
터파기 완료 후 최하층부터 지하층 공사를 하는 일반적인 시공 순서와 달리 지하 1층부터 거꾸로(역타방식) 시공하는 탑다운 공법의 특성상, 터파기 이전에 기둥은 철골 부재로 시공되며, 이 선시공된 철골 기둥에 브래킷과 가설보를 설치하여 철근콘크리트 거푸집을 지지하면서 보와 슬래브를 시공하는 공법이다.콘크리트를 타설하고 양생될 때까지 지지해주던 브래킷과 가설보는 와이어를 이용해 다음 층으로 다운시킨다.

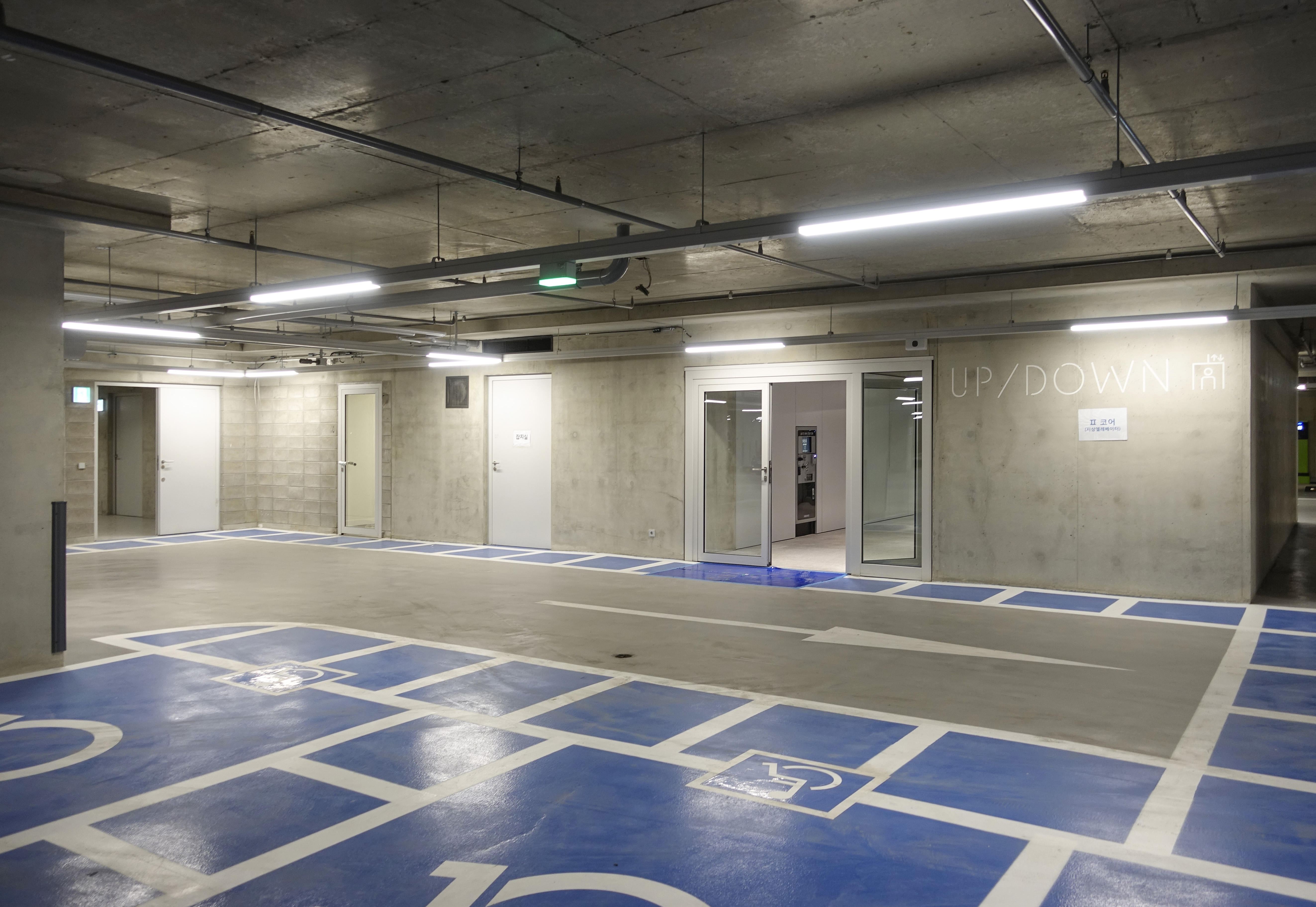

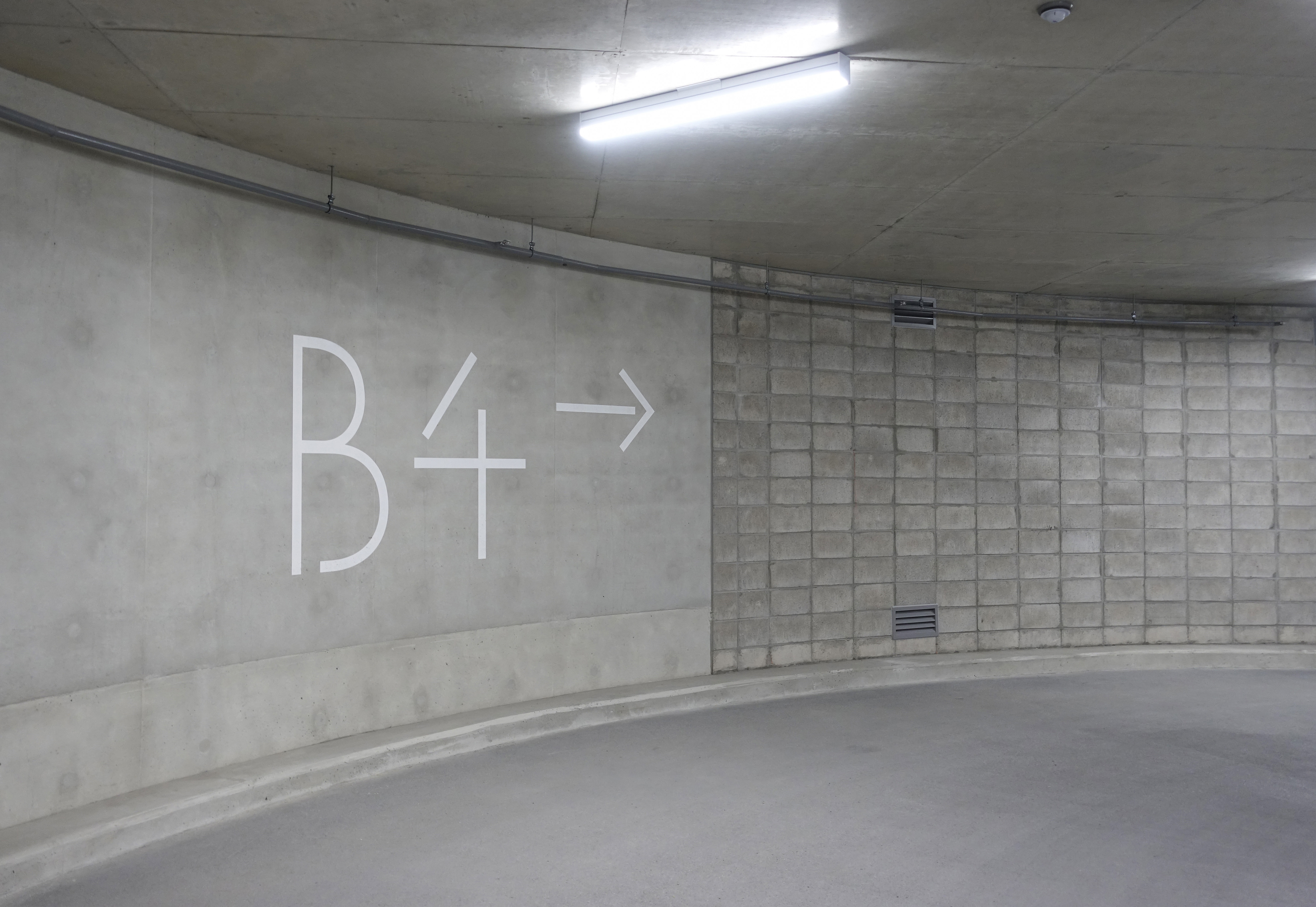

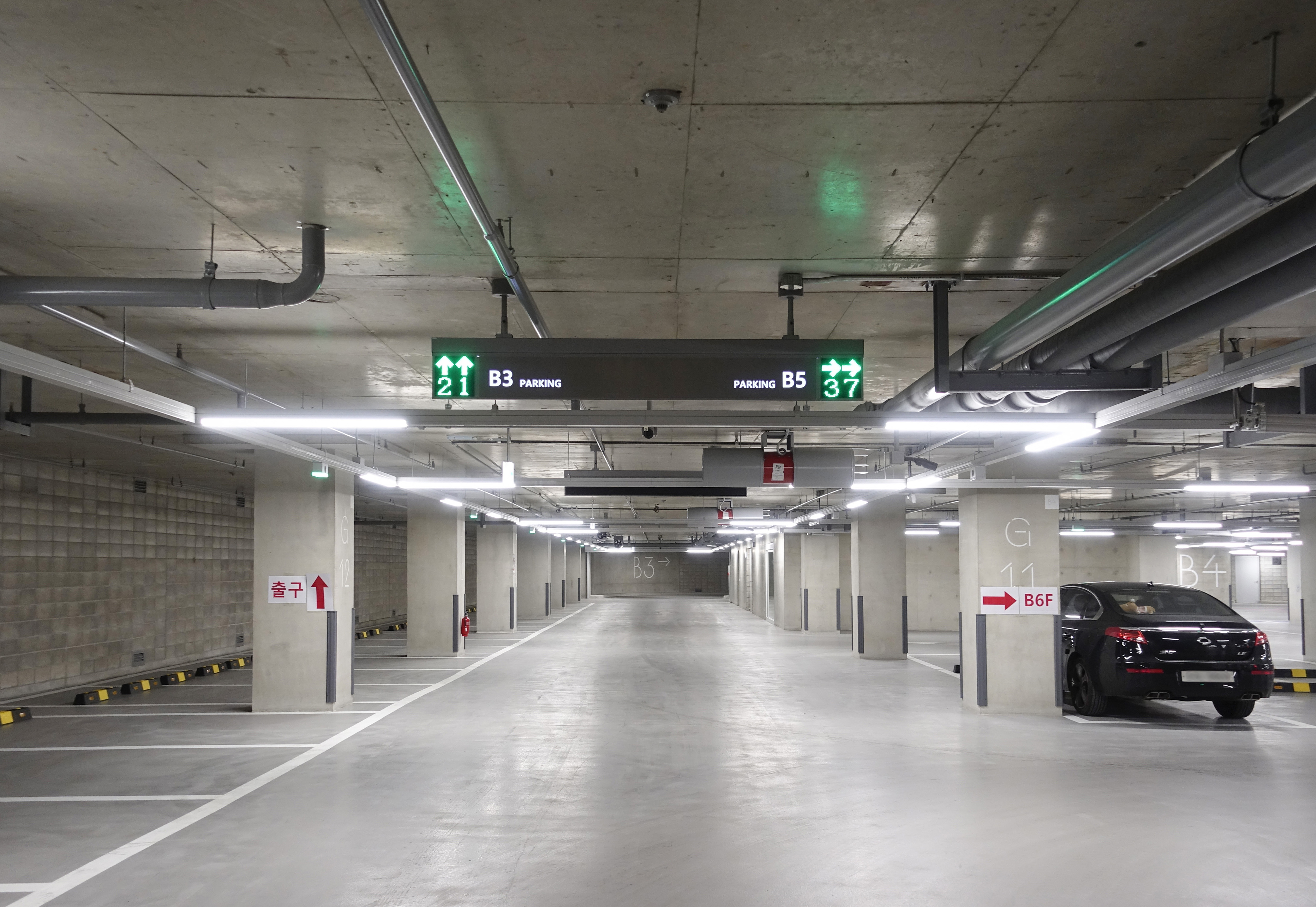

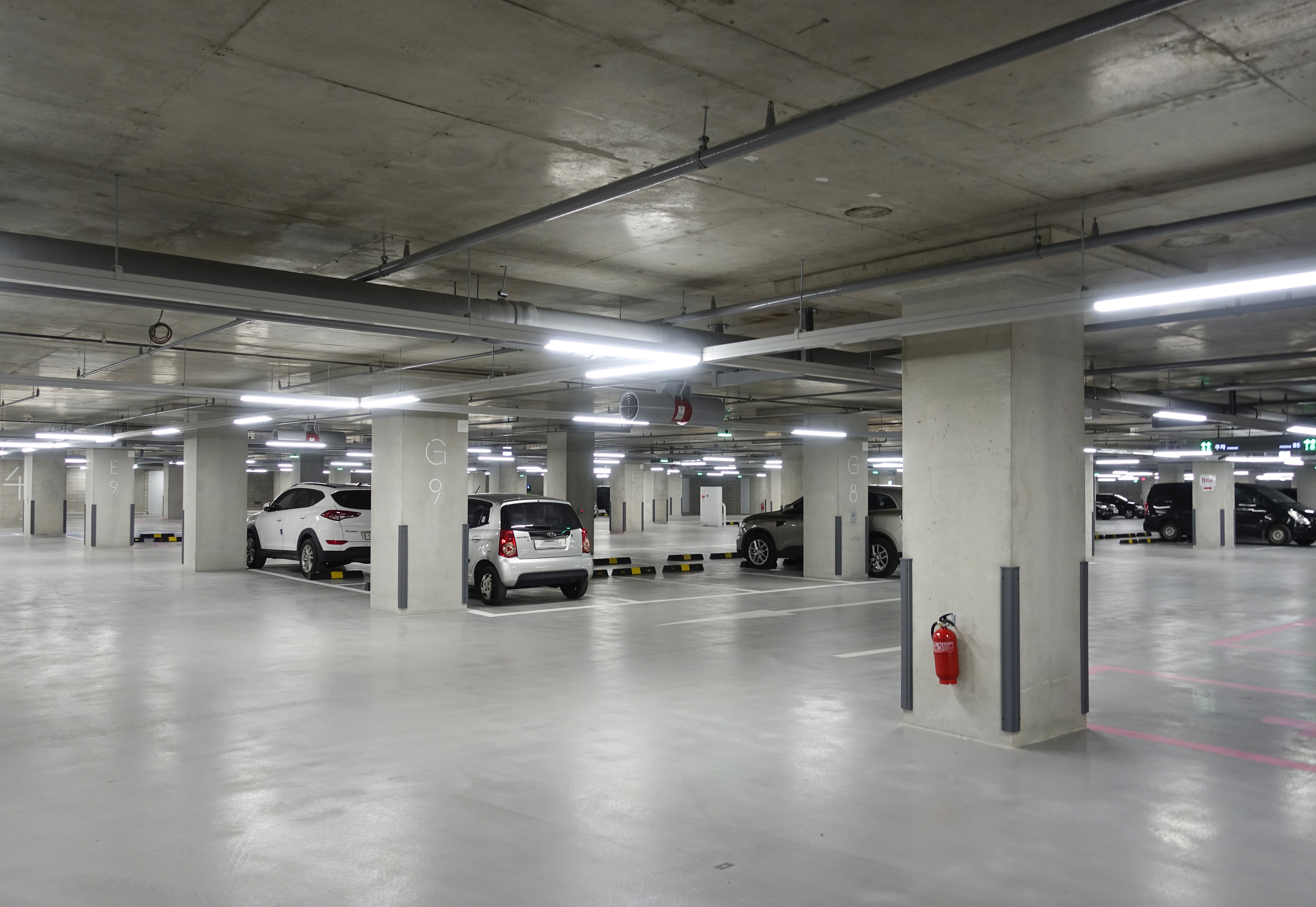

지하층 노출콘크리트 천장
미리보기
B
racket
브래킷은 본 공법의 명명 배경이 되었고,
supported
R
C
RC(철근콘크리트)로 된 보·슬래브 시공을 위한 공법이며,
D
ownward
탑다운(역타) 공법에 적용된다.
지하층 역타공사 시퀀스
지하층에 무량판 노출 콘크리트 슬래브를 구현하기 위해 BRD 공법이 적용된 사례이며, 본 시퀀스에 지상층 동시 진행과정은 생략했다. 지하층 시공여건을 반영하여 7개 구간으로 분할하였으며, 수평 부재인 슬래브는 탑다운 공사 진행 중에 타설하고, 수직부재인 기둥과 벽체 그리고 코어 부위는 추가 공정으로 관리한 사례이다.

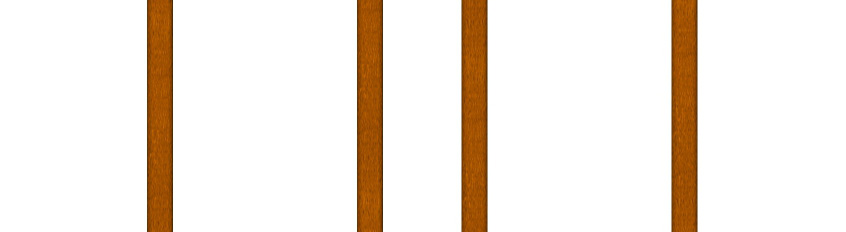

천공 후 기둥철골 시공
지상1층 바닥 슬래브 공사

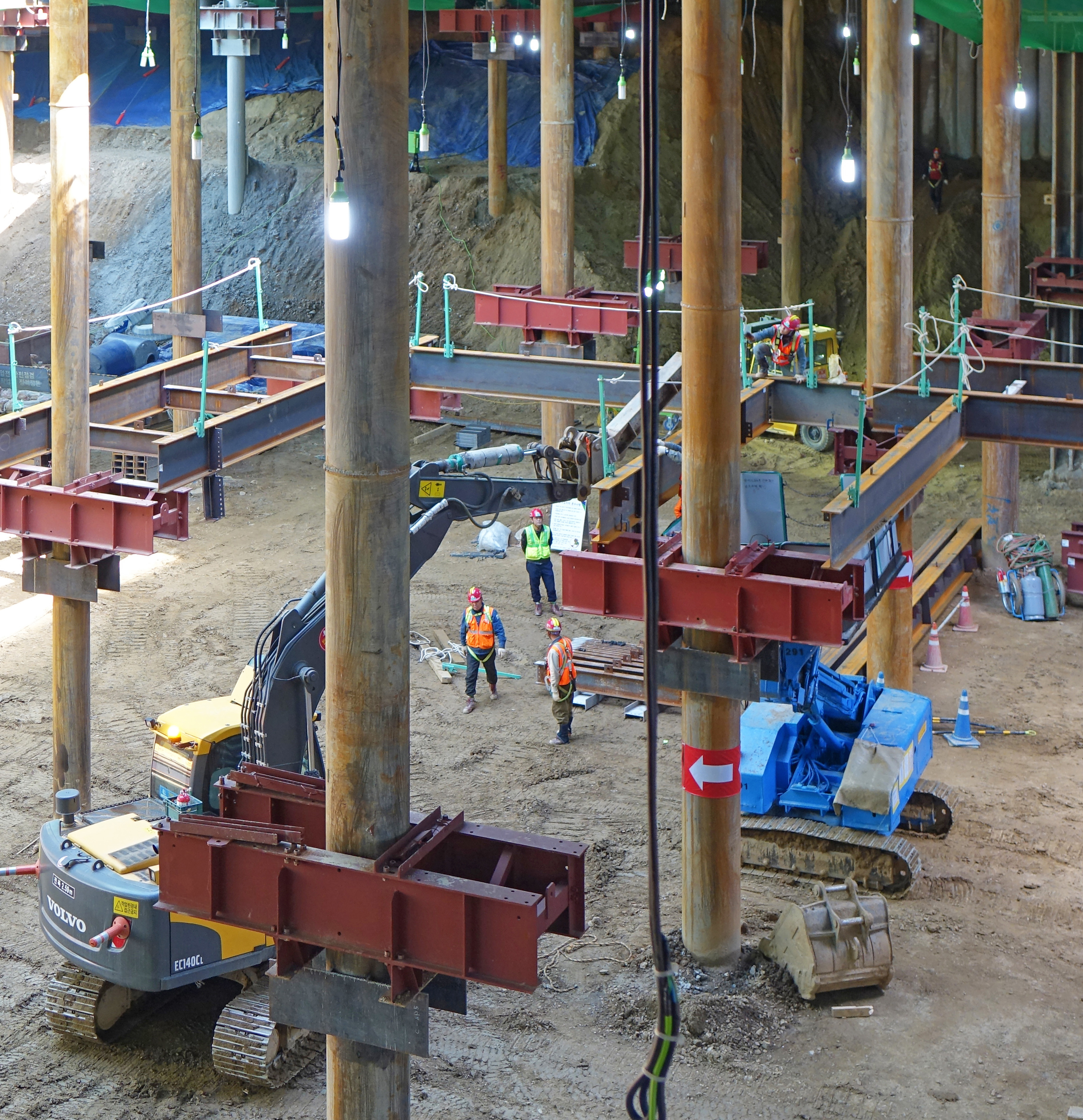

BRD 브래킷 설치
BRD 지지 거더 설치
슬래브 시공
BRD 브래킷 및 지지 거더 하강
1

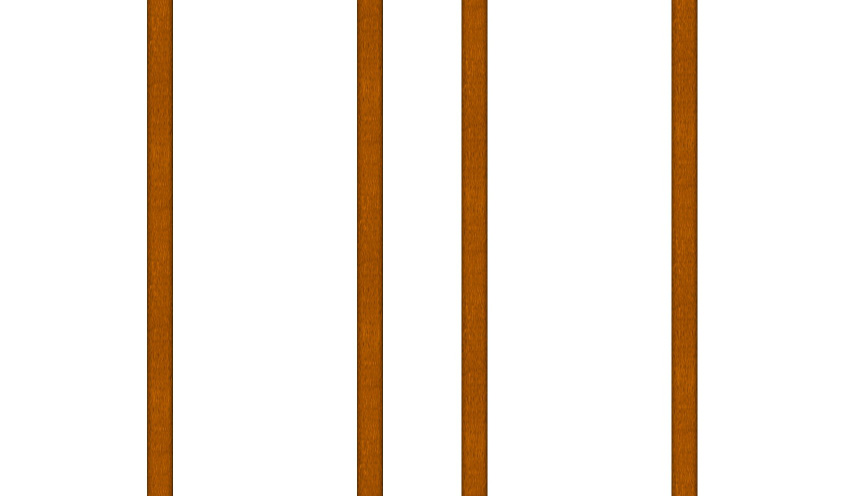

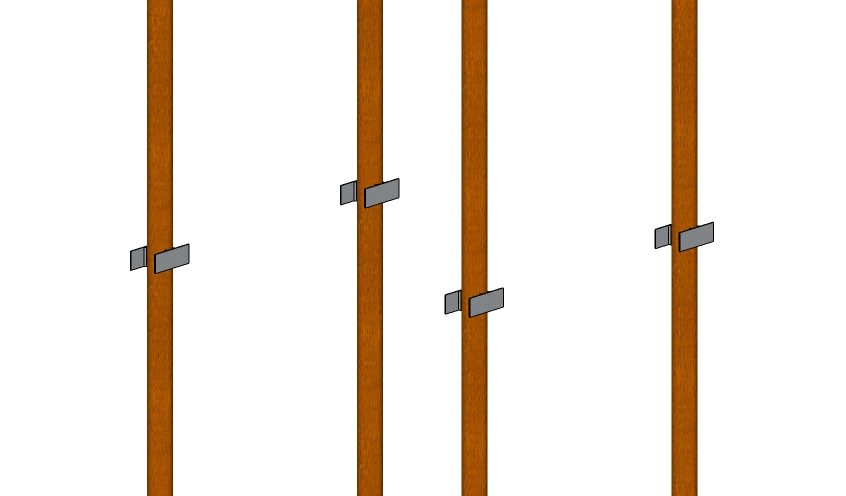

스톱 플레이트 설치
2

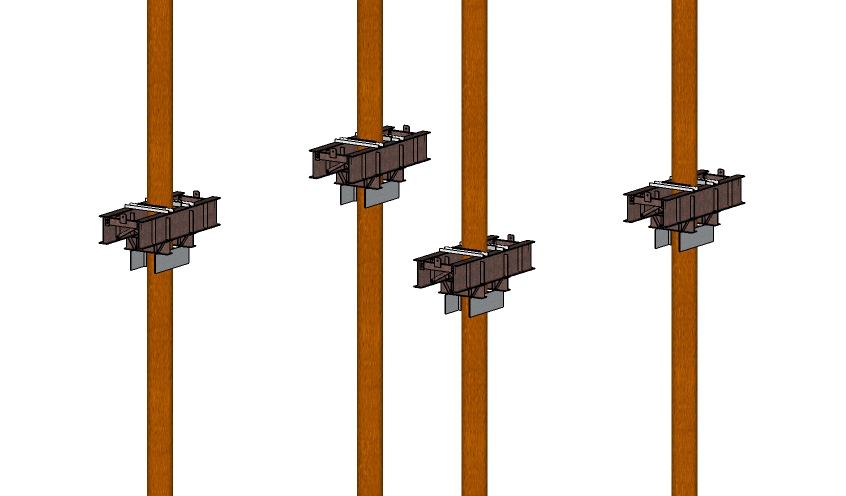

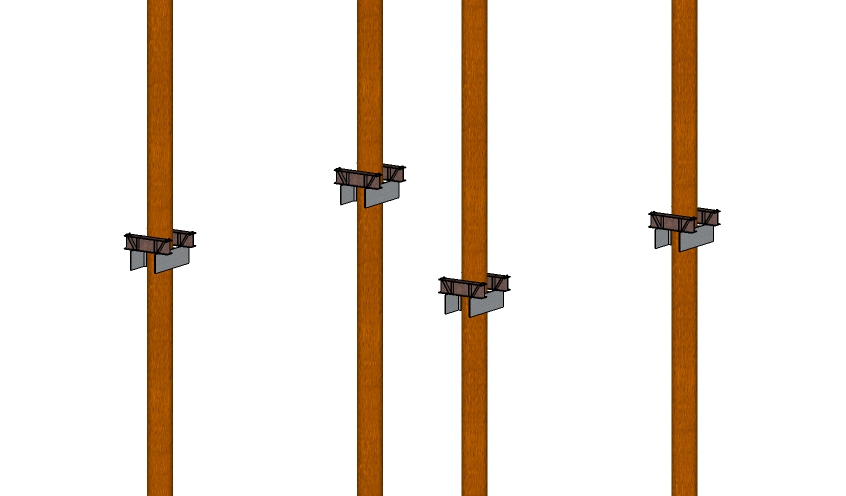

브래킷 설치
3

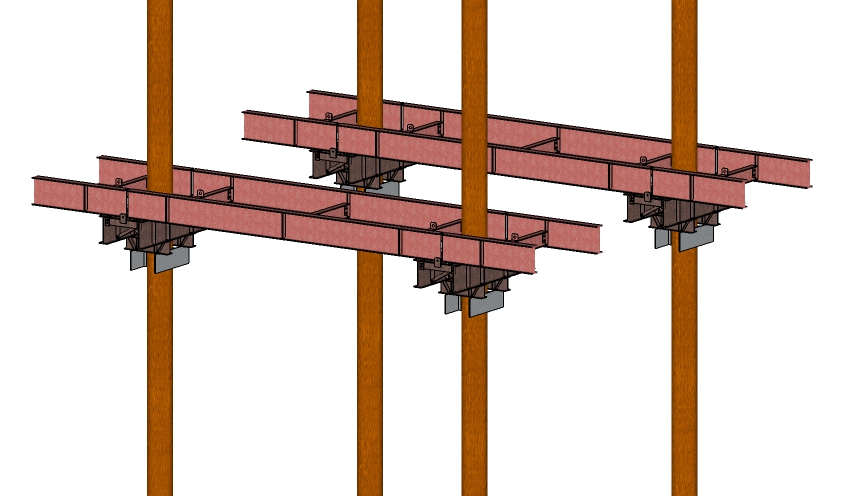

지지 거더 설치
4

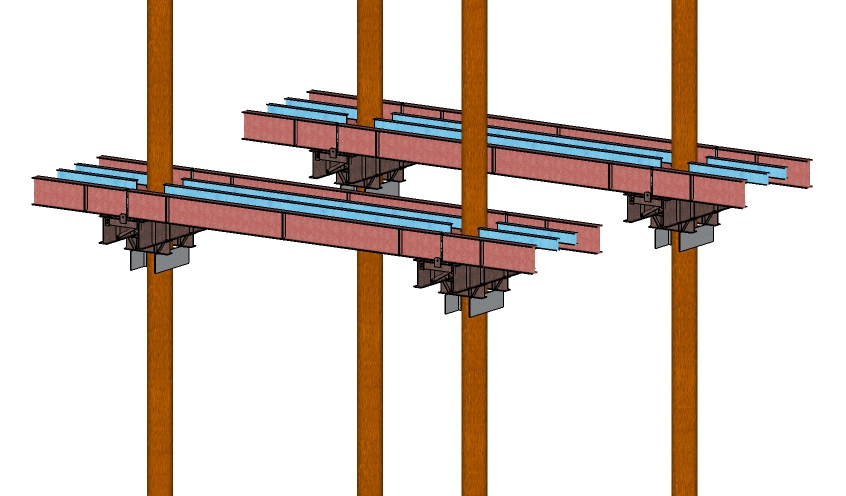

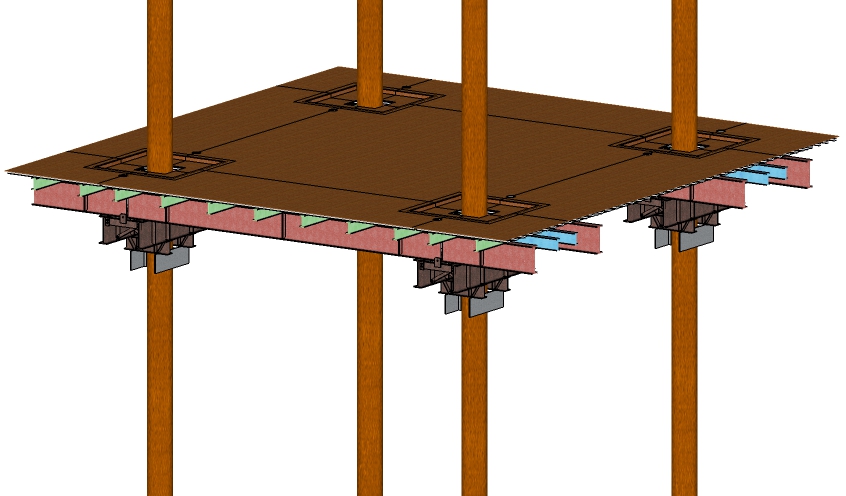

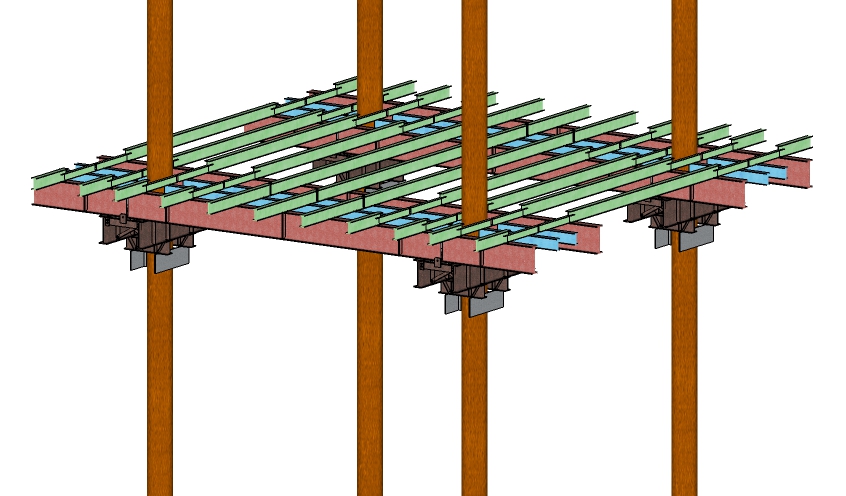

거푸집 시공
5

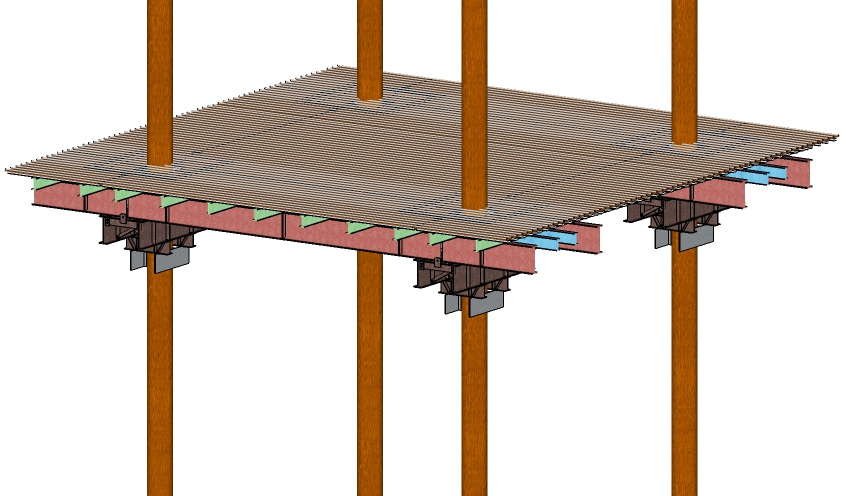

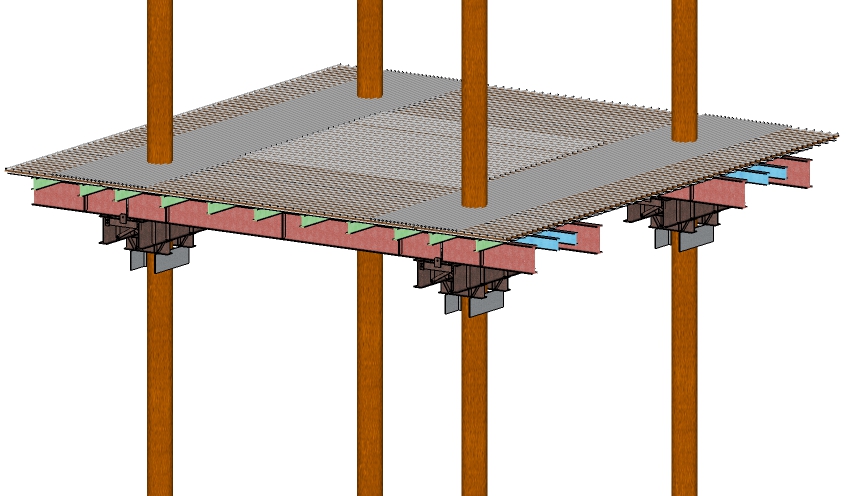

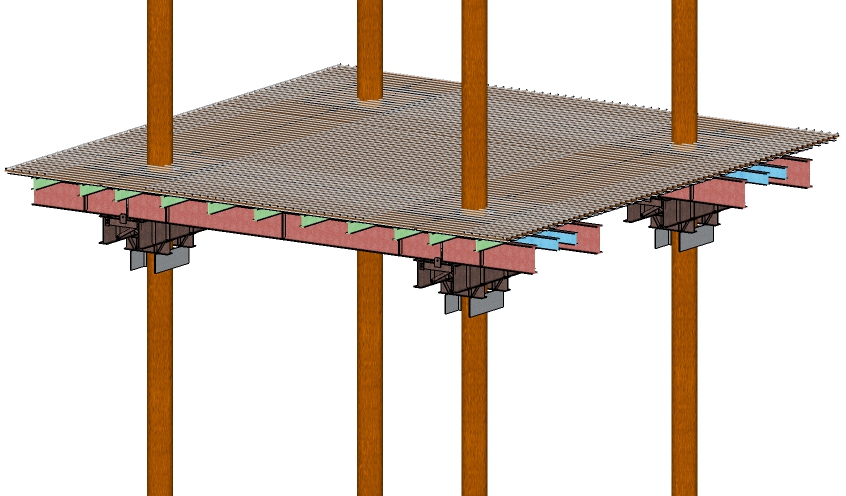

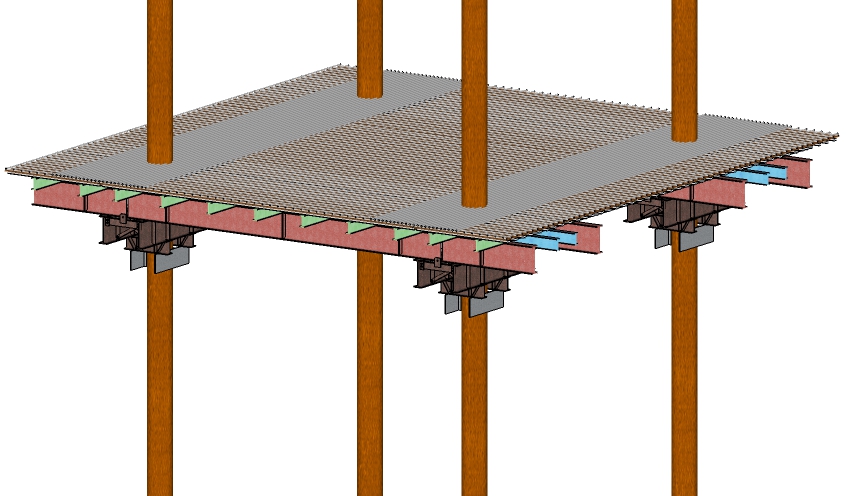

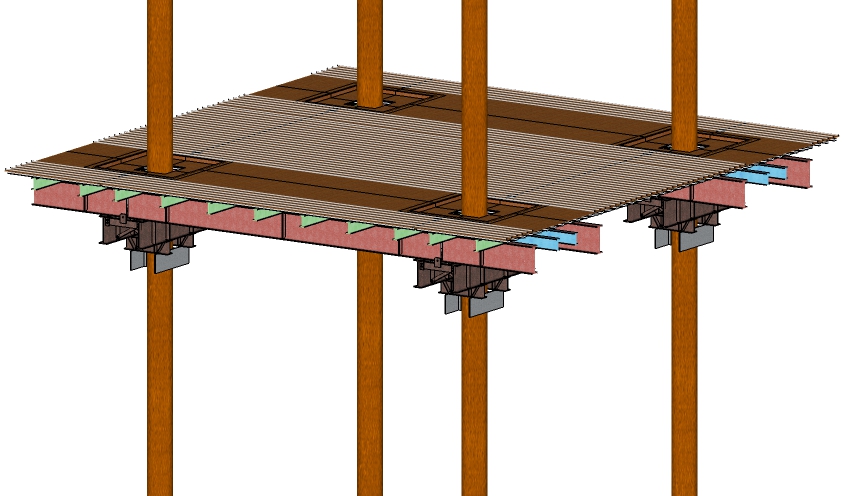

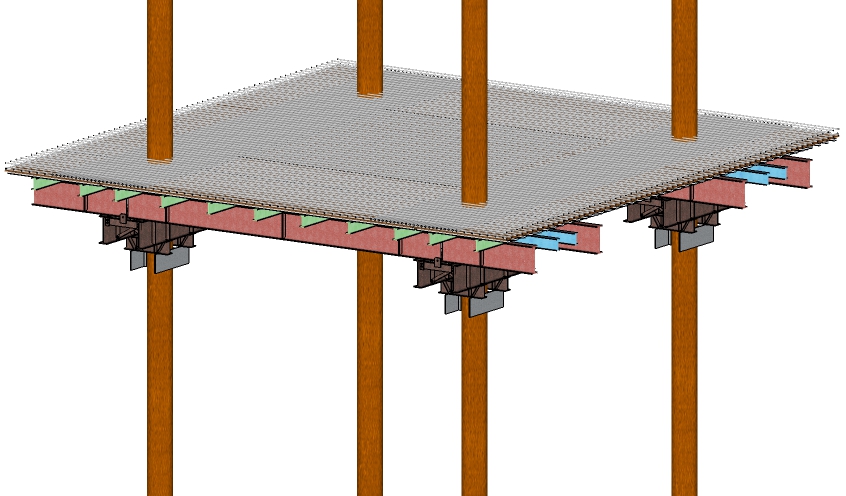

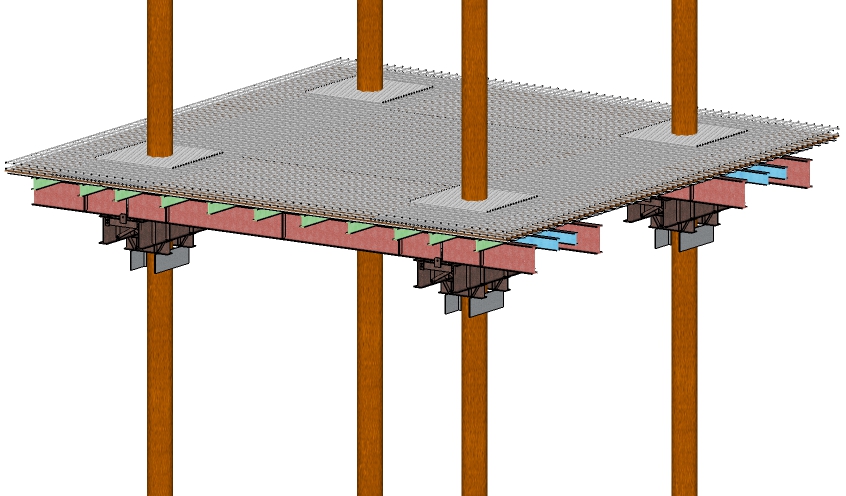

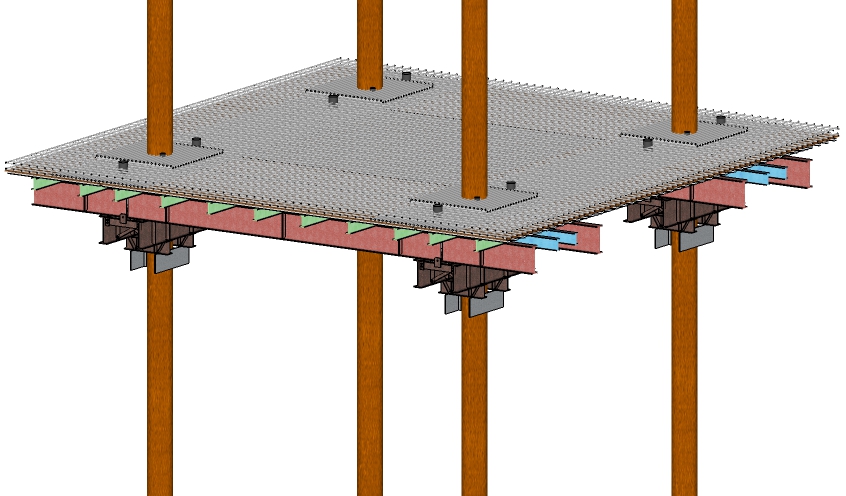

철근 배근
6

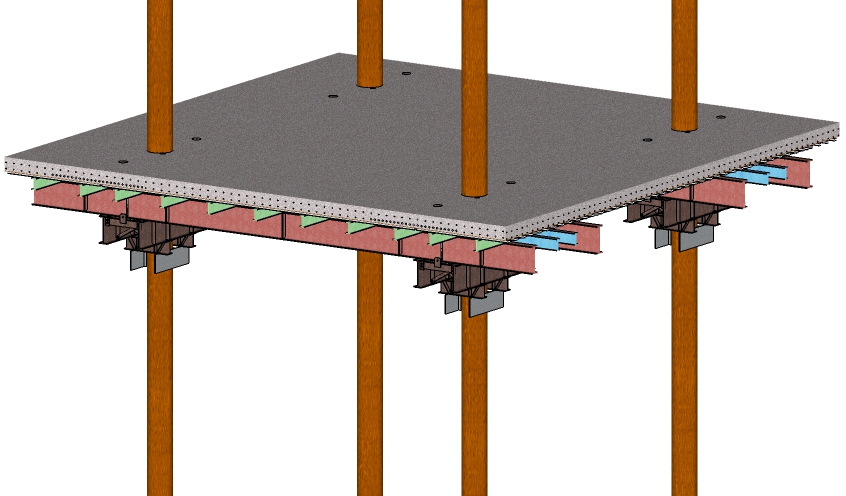

콘크리트 타설
7

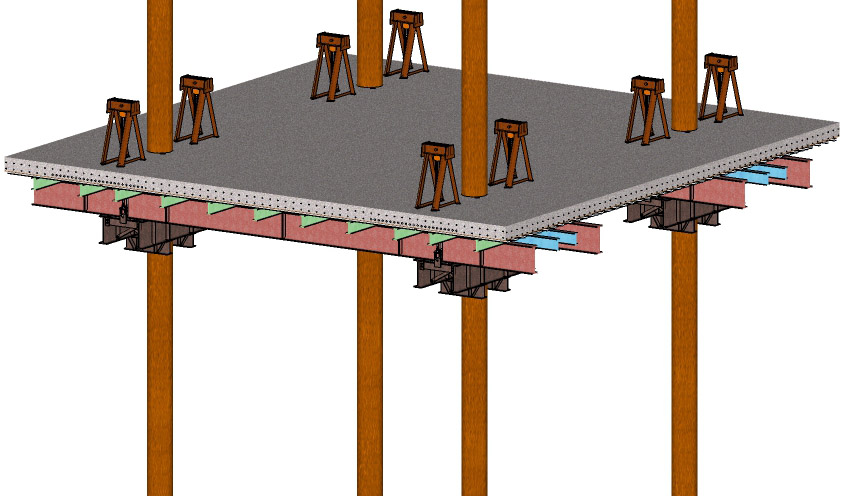

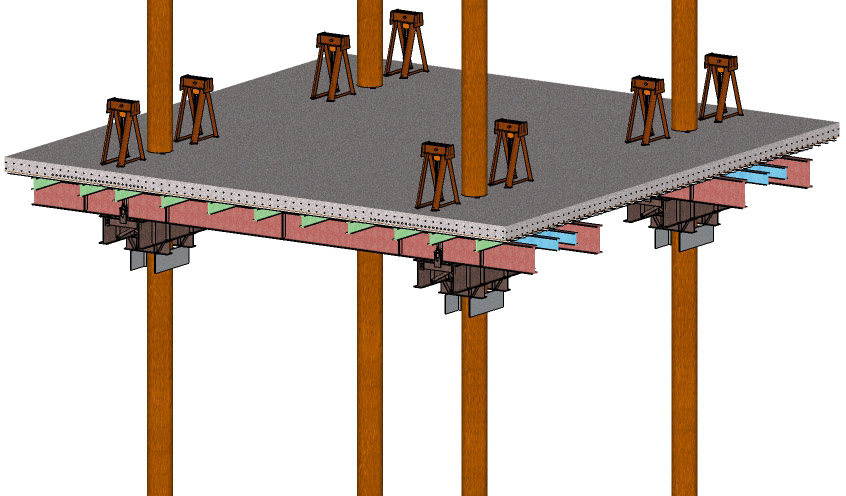

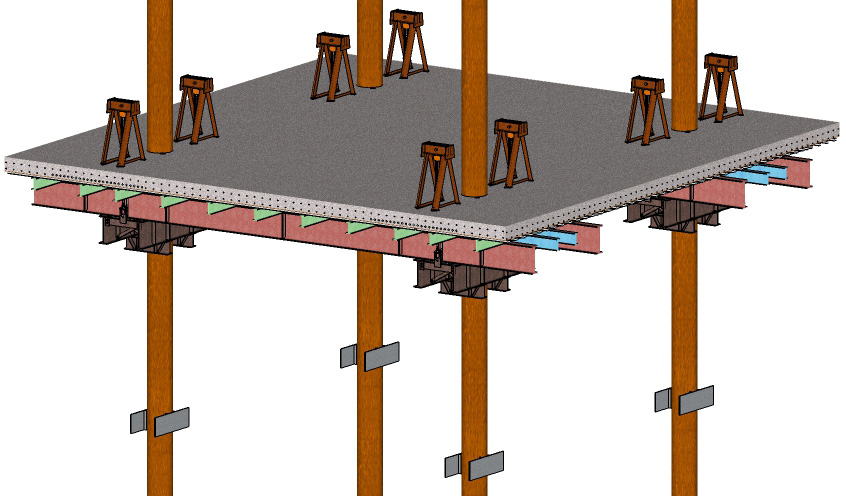

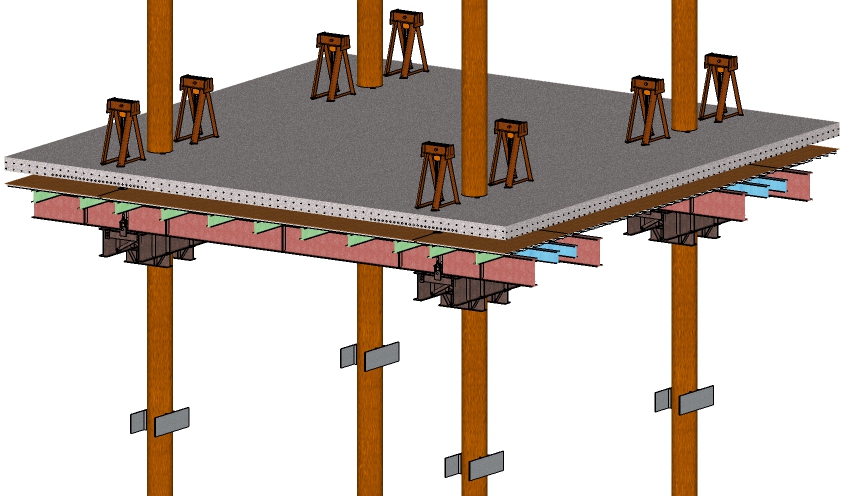

하강작업 준비
8

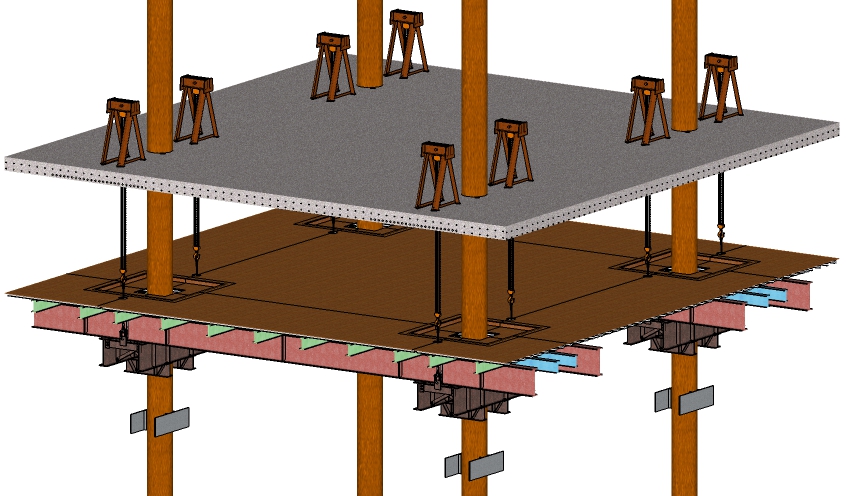

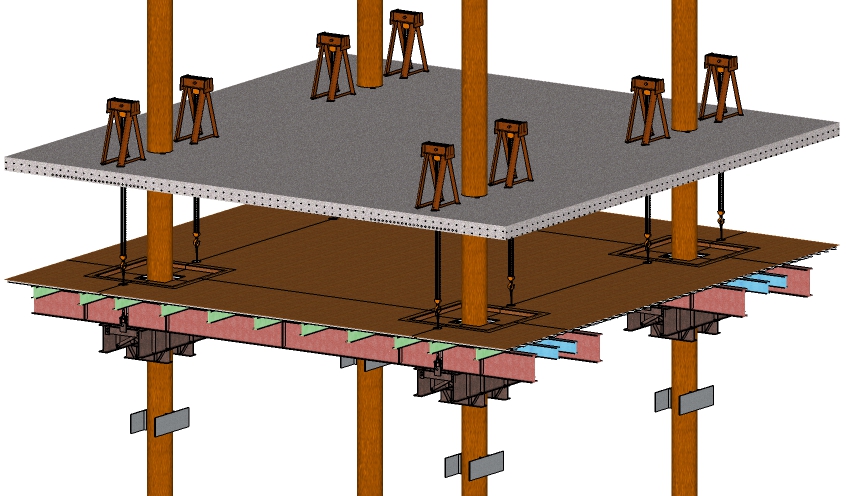

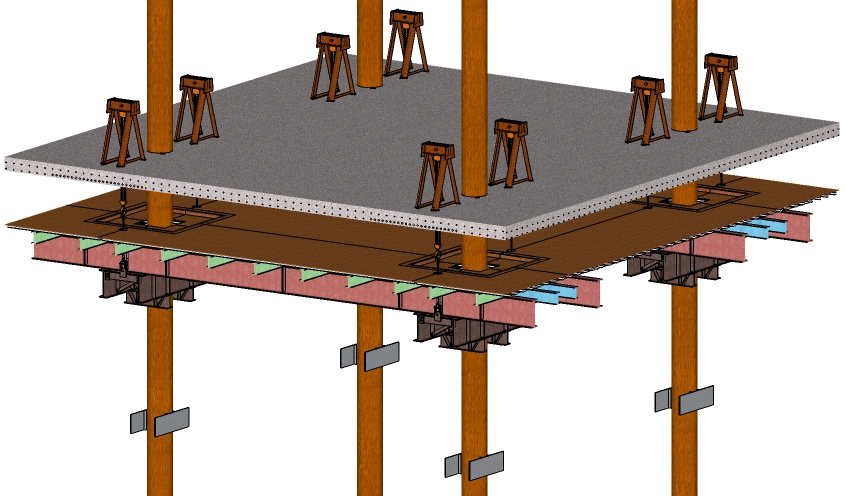

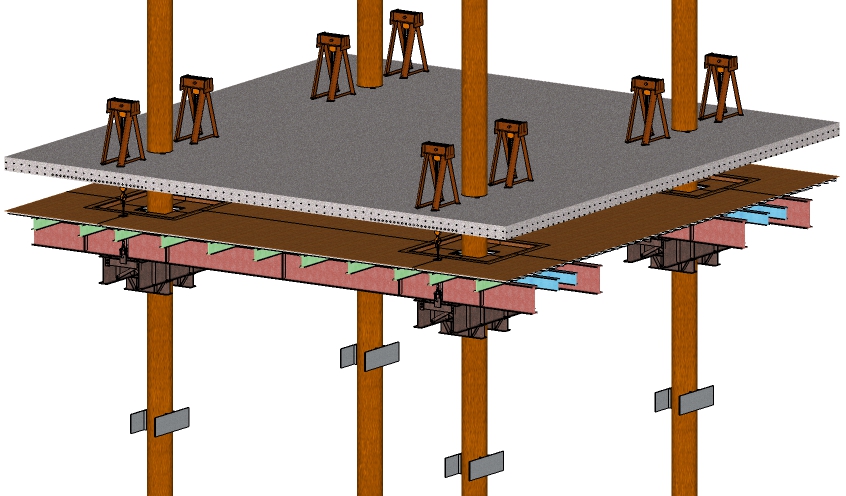

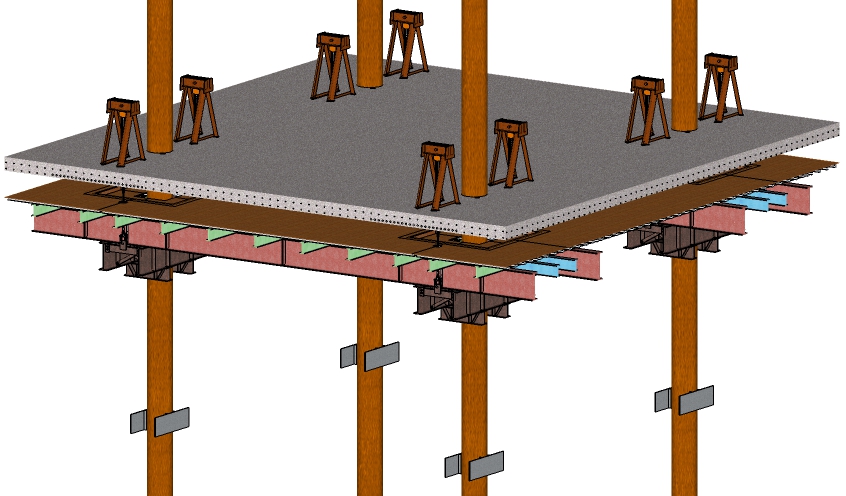

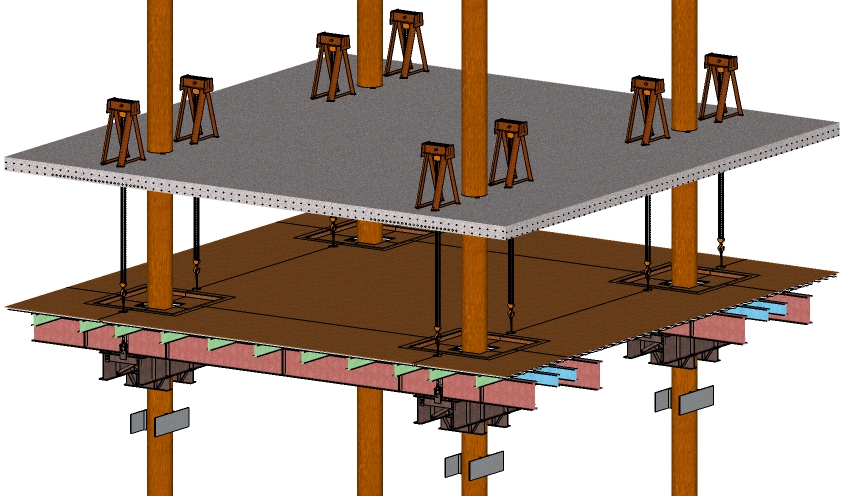

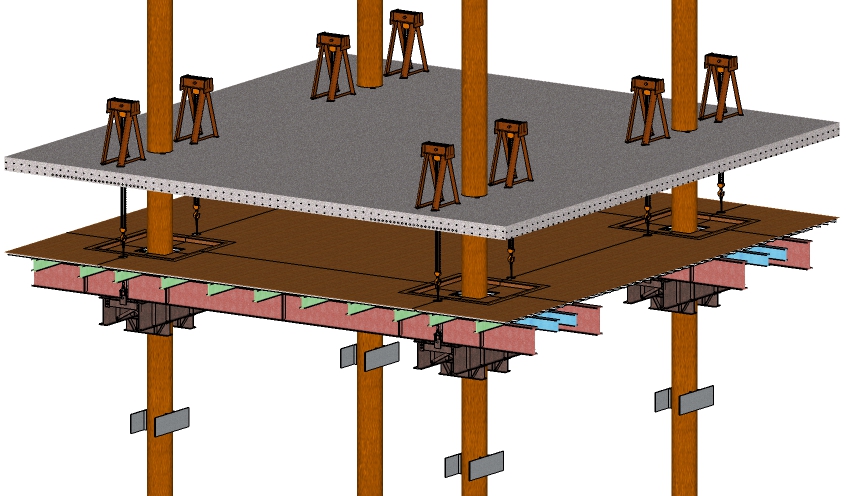

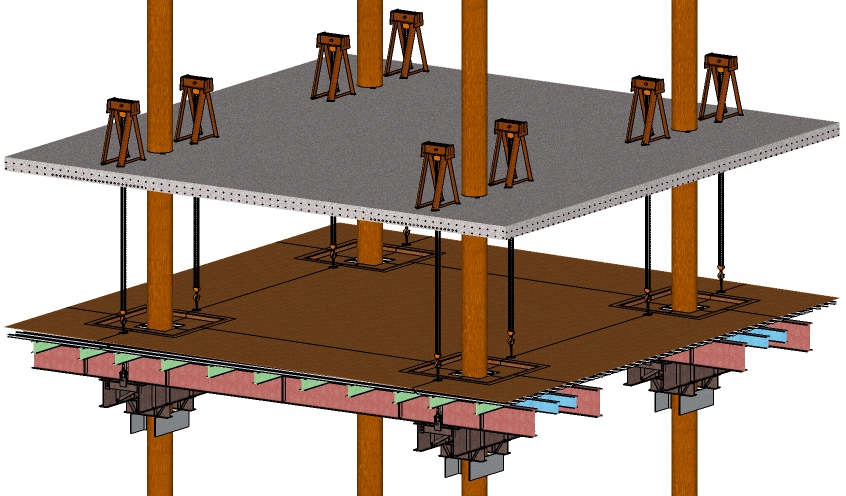

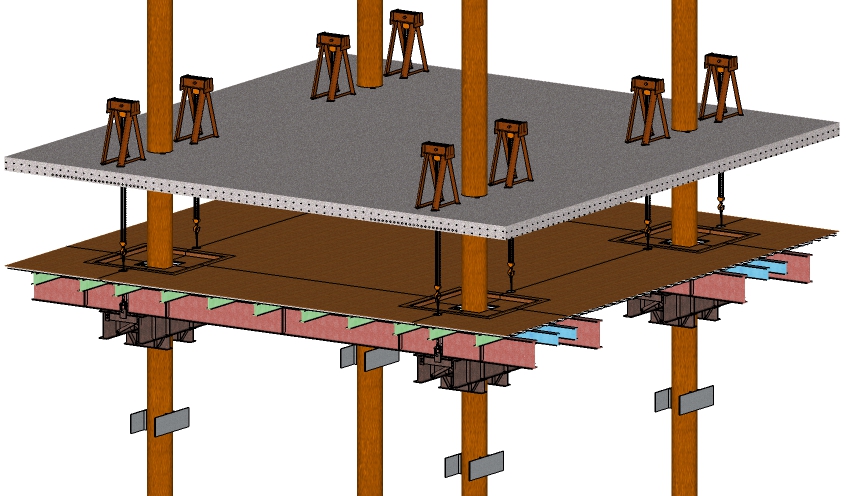

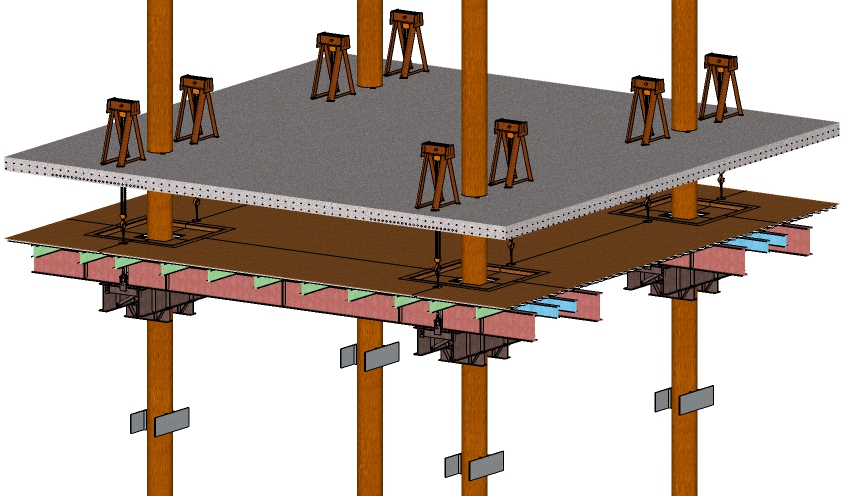

브래킷+지지 거더 하강
9

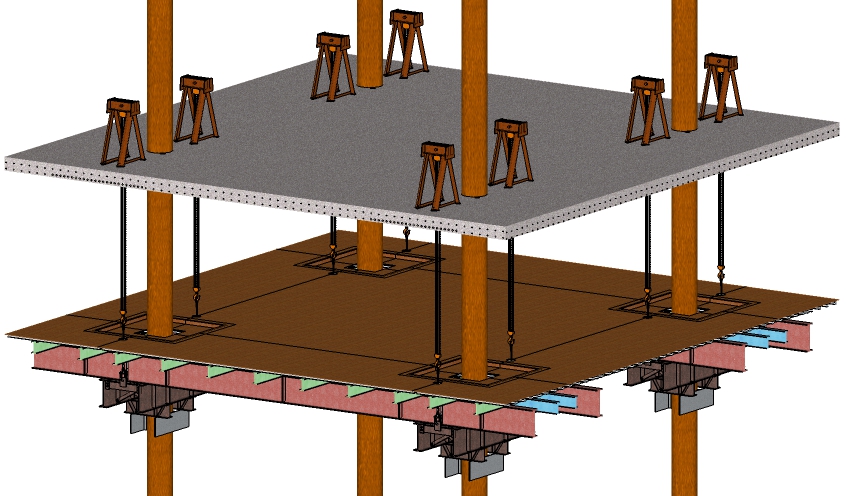

거푸집 보수
BRD 시공사이클
스톱 플레이트, 브래킷, 지지거더, 그리고 하강작업을 위한 체인블록 등은 구조계산에 의거 설계된다. 구간별 평균 8일 사이클로, 1개 층 시공에 56일 소요되었으며, 1개 구간 하강에 2~3시간이 소요되었다.
터파기 이전에 설치된
CFT(Concrete Filled Tube) 기둥

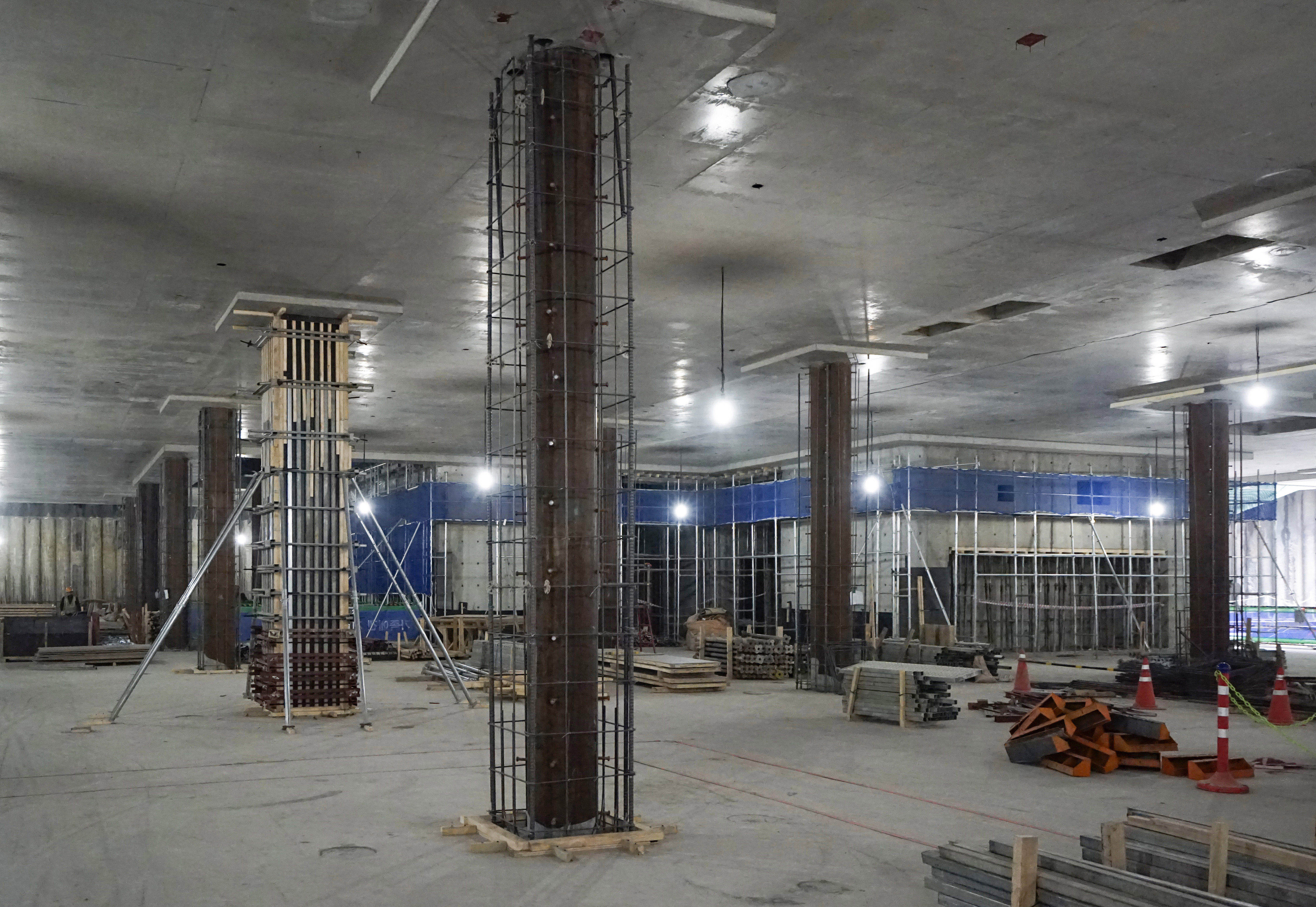

기둥 부재 SRC 공사
기초 말뚝공사 과정에서 시공했던 철골 기둥에는 주변에 철근을 배치하고, 콘크리트를 타설 한다. 지하층 기둥에 노출 콘크리트를 구현하면서, 동시에 좌굴에 약한 철골 기둥을 콘크리트로 보강하는 구조로서, 철골철근콘크리트 구조(Steel framed Reinforced Concrete structure)가 된 사례이다.
지하3층 기둥의 배근도 사례
기둥 콘크리트 시공
보  기
위층 타설 후 아래층을 타설 하는 탑다운 공법은 콘크리트를 부어 넣을 때 번거로운 과정을 거쳐야 한다. 위에서 부어 넣는 별도의 타설용 배관을 매립해두거나, 거푸집 측면을 열어 타설 해야 하며, 이는 기 시공된 슬래브 사이에 틈을 발생시키고, 별도의 주입재에 의한 보강 공정이 필요해진다. 본 사례는 수직부재를 지하3층→지하2층→지하1층 순서로 타설 후, 지하7층→지하6층→지하5층→지하4층 순서로 타설 했다.

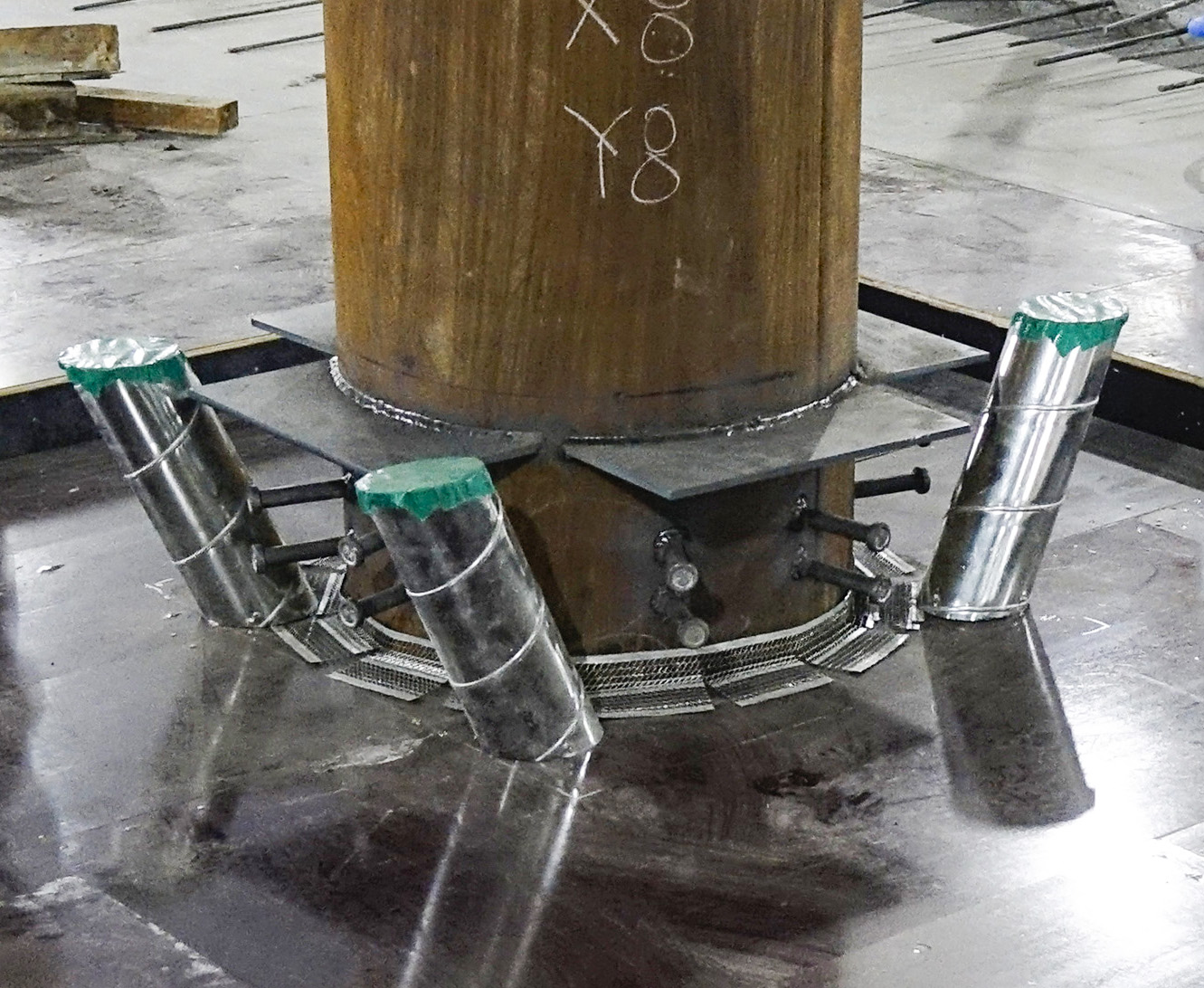

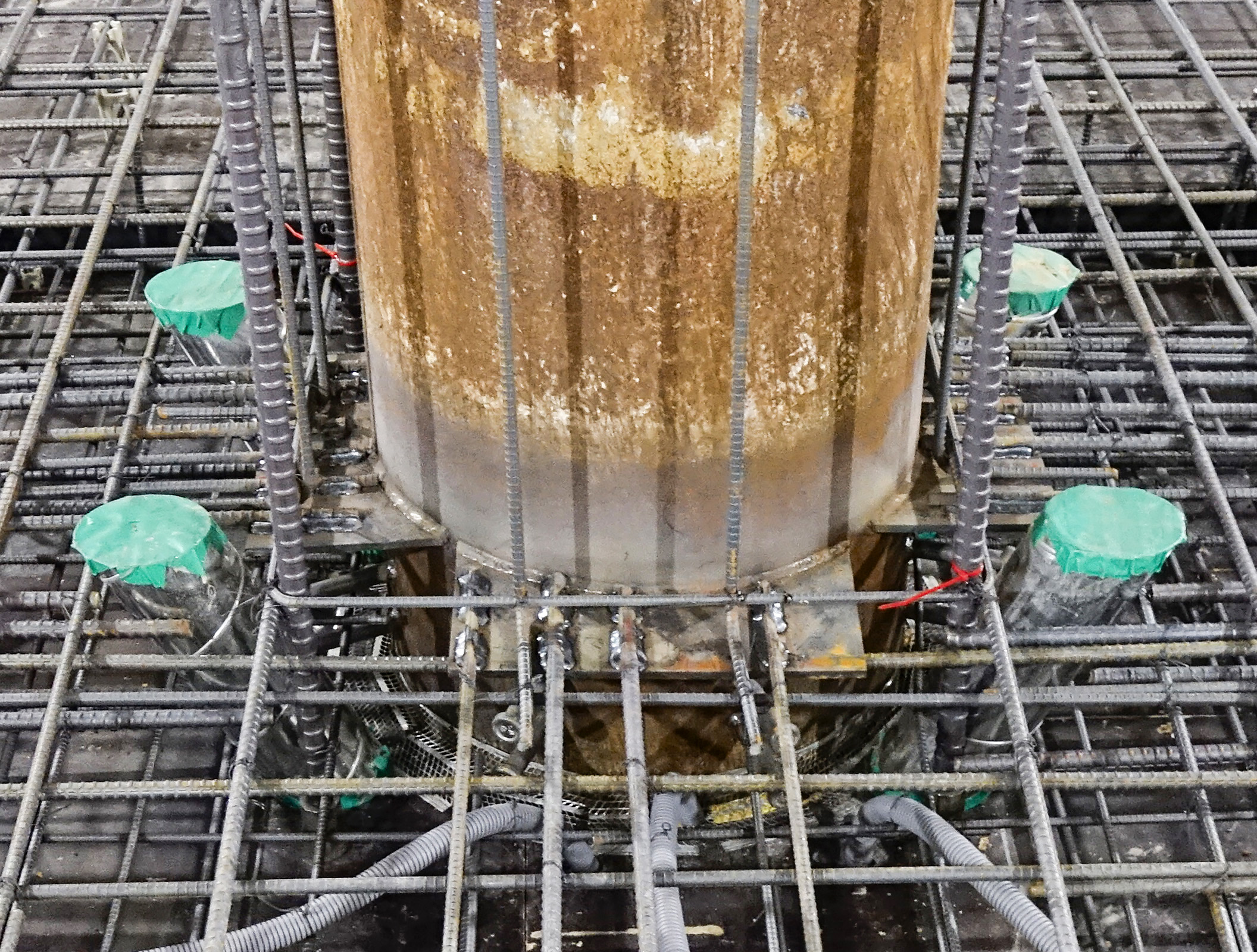

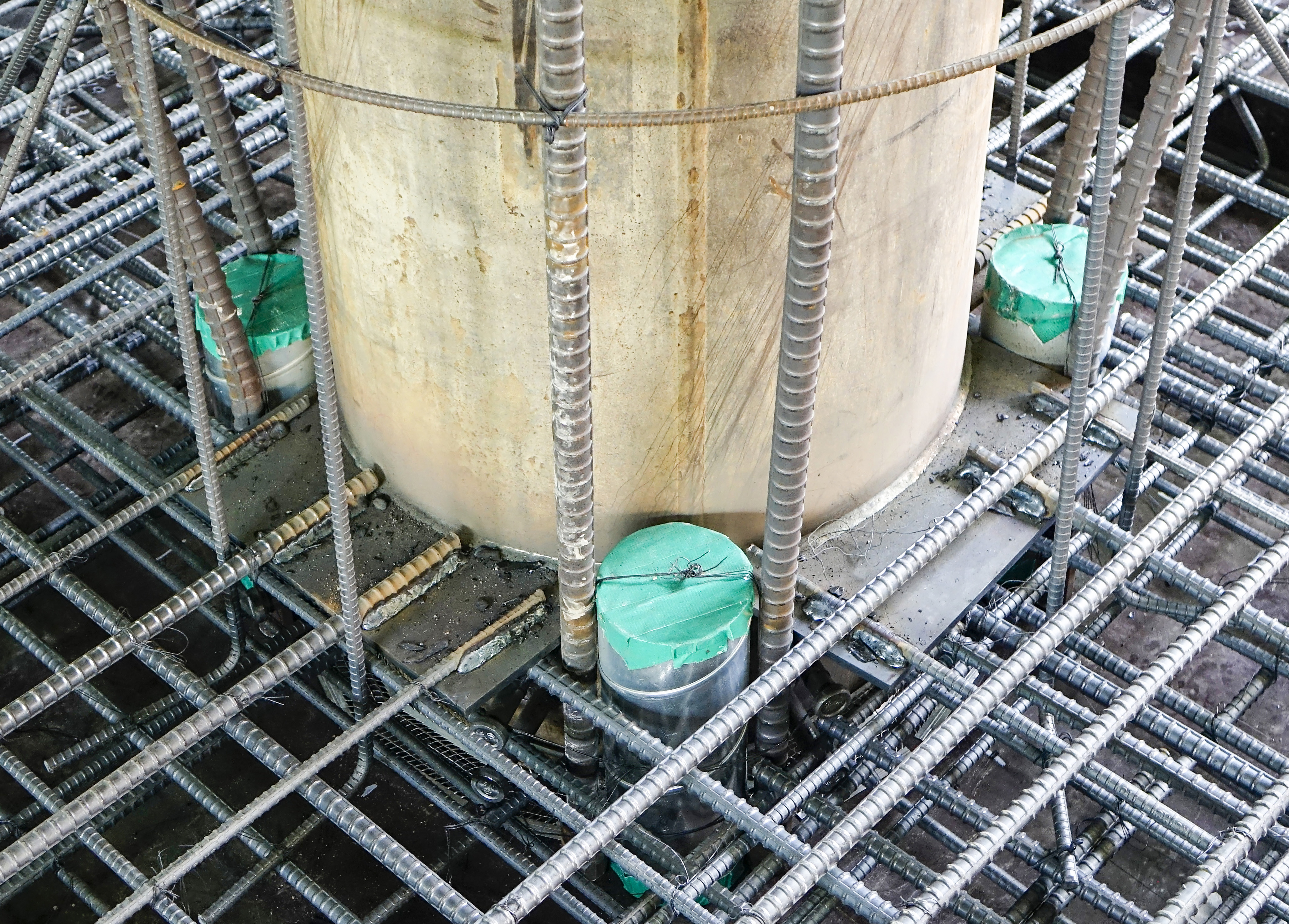

지하4층 기둥타설을 위해 지하3층  바닥슬래브에 매립된 타설용 배관. 지하3층 기둥을 선타설 후 지하4층 타설을 위해 사선으로 설치했다.
아래층부터 타설 해오는 층은 수직으로 배관된다. 이 방법 또한 수평부재(슬래브)가 타설된 후에 수직부재(기둥)를  타설 하기 때문에 상부 틈새는 피할 수 없다.
기둥콘크리트 타설 순서
